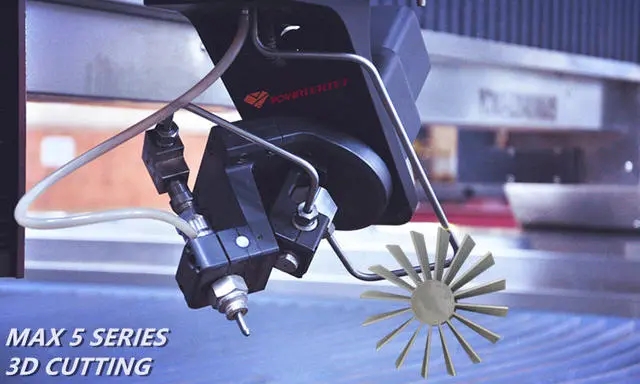

Max5軸水刀切割頭—3D水刀切割

3D水刀切割頭技術參數

● 斜面軸 (A)：±45°
● 旋轉軸（C）：±540°
● 控制精度：±0.01mm
● 角度精度：0.01°

Max 5軸水刀切割頭在標準三軸（x軸Y軸Z軸）基礎上增加了a軸（繞x軸旋轉）和c軸（繞z軸旋轉），可實現大角度偏轉。采用先進的技術和意大利ECS控制系統，可產生0-±45°或更大的傾斜切割，大旋轉角度可達±540°。因此，可以達到3d水刀切割的效果。

憑借Max5系列5軸水刀切割系統YC WATER JET已廣泛應用于高精度要求的切割行業，如切割圓錐、弧形葉輪、齒輪等工件。

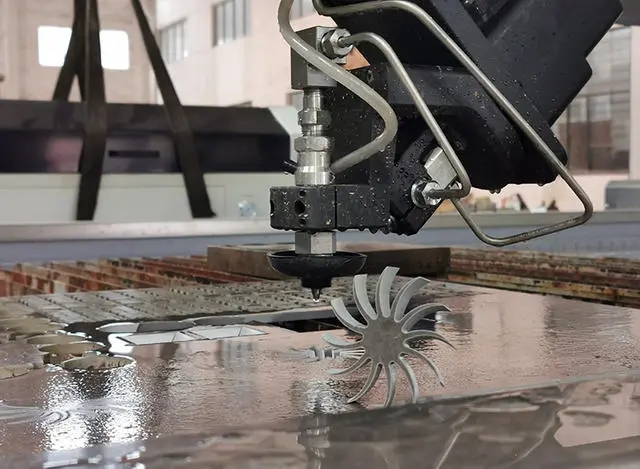

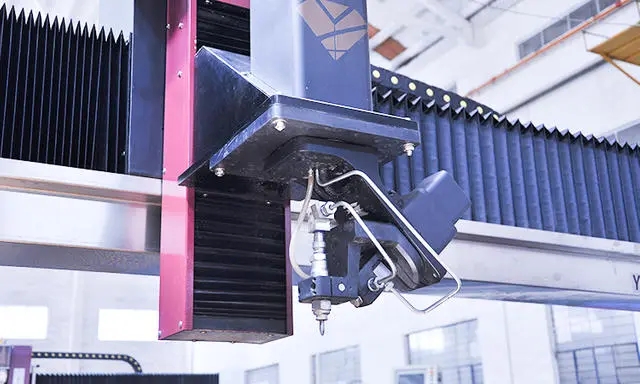

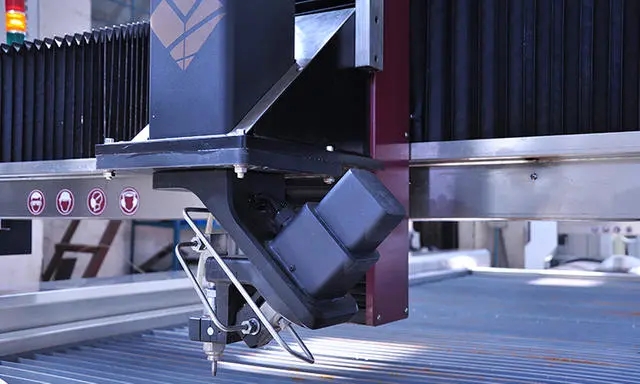

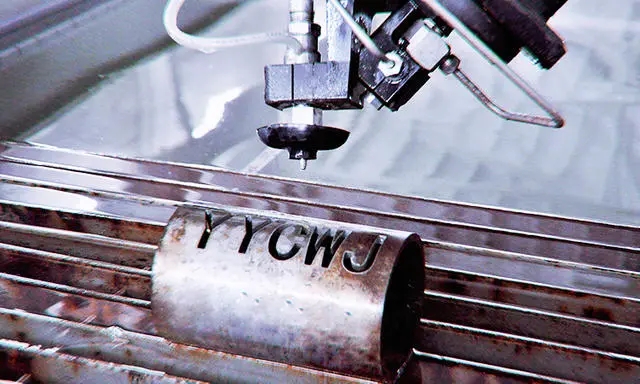

切割頭細節

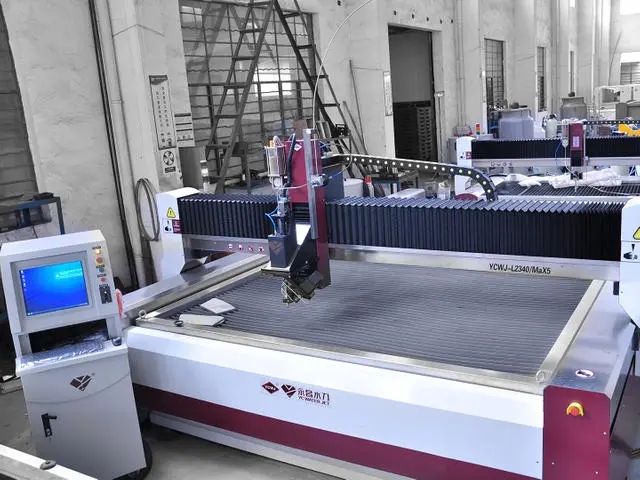

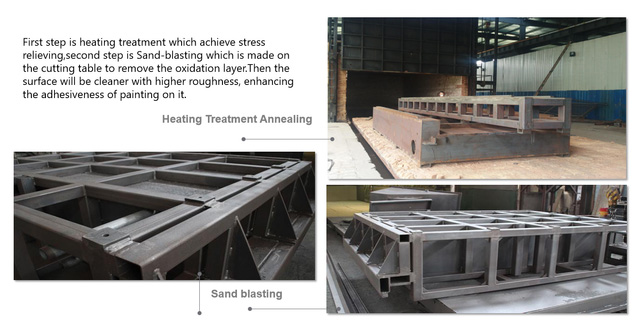

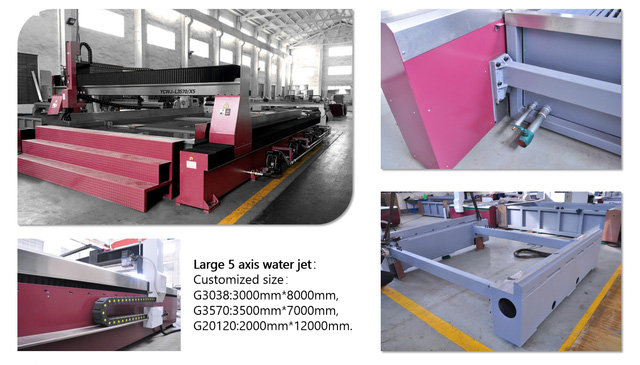

切割平臺細節

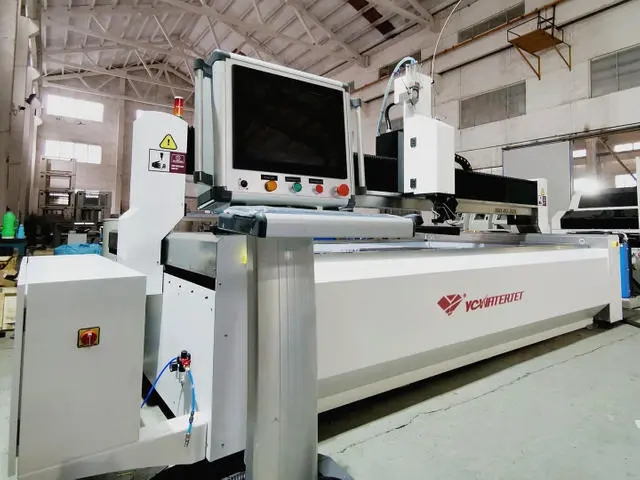

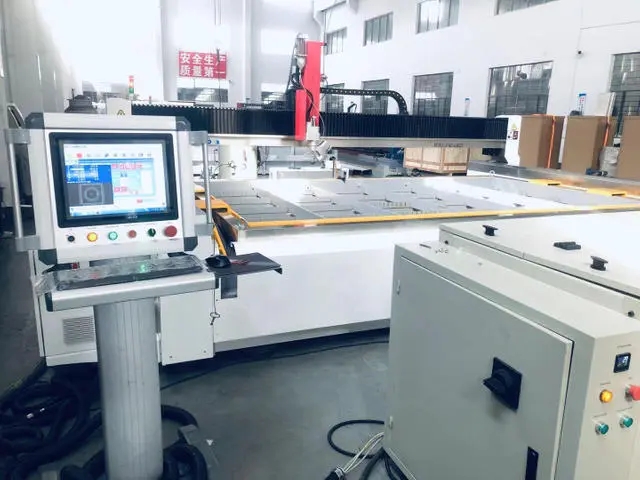

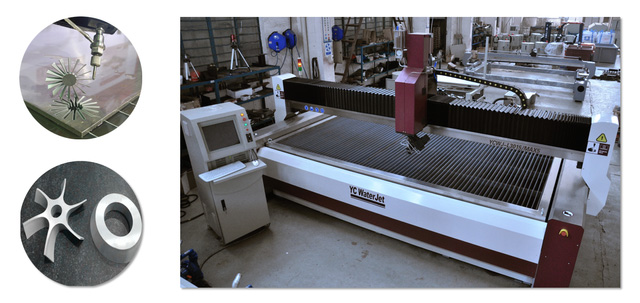

數控水刀切割機參數（L=龍門式）
參數		單元	YCWJ-L1010	YCWJ-L2015	YCWJ-L3015	YCWJ-L3020	YCWJ-L2060
高效切割區		毫米	1000×1000	2000×1500	3000×1500	3000×2000	2000×6000
軸行程	X	毫米	1000	2000	3000	3000	2000
	是	毫米	1000	1500	1500	2000	6000
	Z	毫米	150-180	150-180	150-180	150-180	150-180

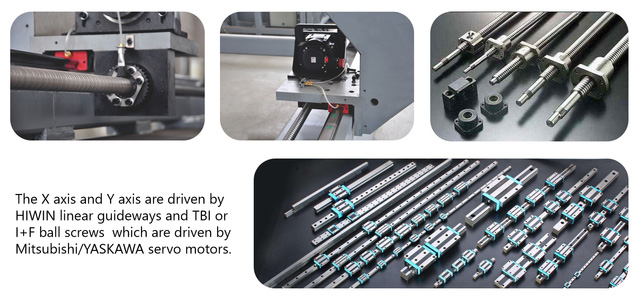

X軸和Y軸采用HIWIN或I+F滾珠絲杠和導軌；我們采用伺服電機驅動 三菱或安川
切割精度		毫米	±0.1
定位精度		毫米	±0.2
X,Y 空轉速度		米/分鐘	0-15（如果需要30m/min的速度，我們可以按要求做）
切割速度		米/分鐘	至于細節材料和厚度

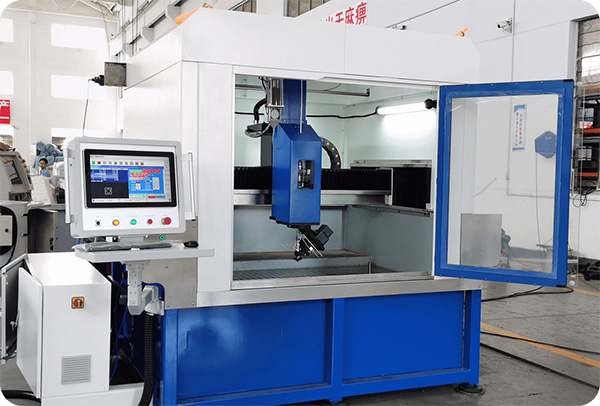

S 系列

結構：
● 它衛生可靠。全封閉玻璃切割空間，干凈無塵。我們可以清楚地觀看切割過程。
● 開窗即關，安全又智能。
● SS收集槽可濃縮切割后的殘?jiān)蛷U水。
● 移動式清潔窗操作簡單方便。
傳輸：
● 采用交流伺服系統，精度更高。
● 直線導軌和滾珠絲杠模塊經久耐用。
● 有效切割尺寸： 1000mm*1000mm*200mm
● 大切割速度： 15m/min

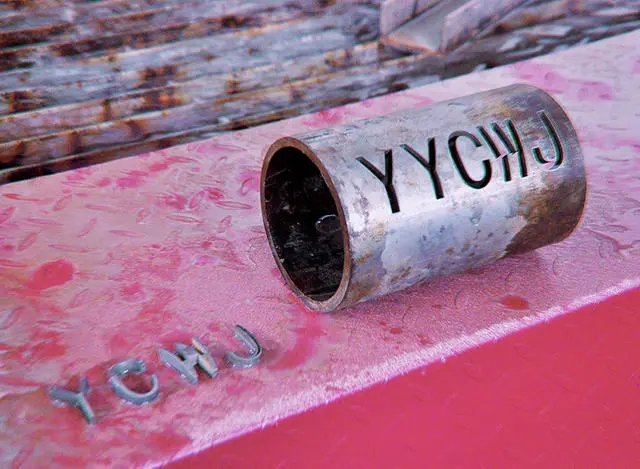

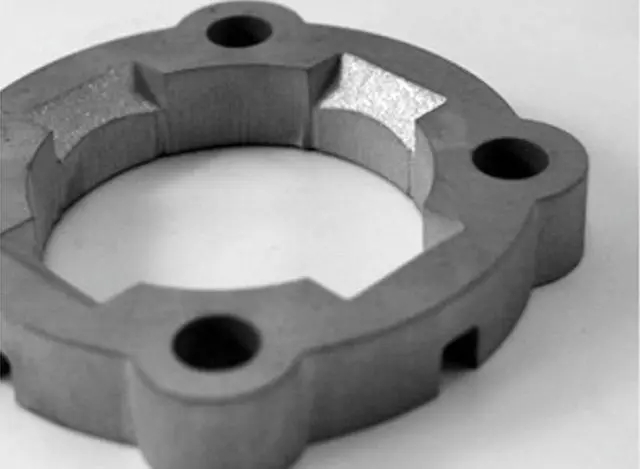

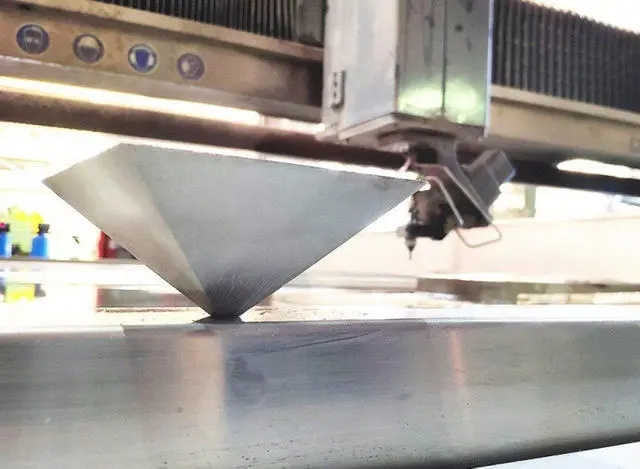

切割樣品

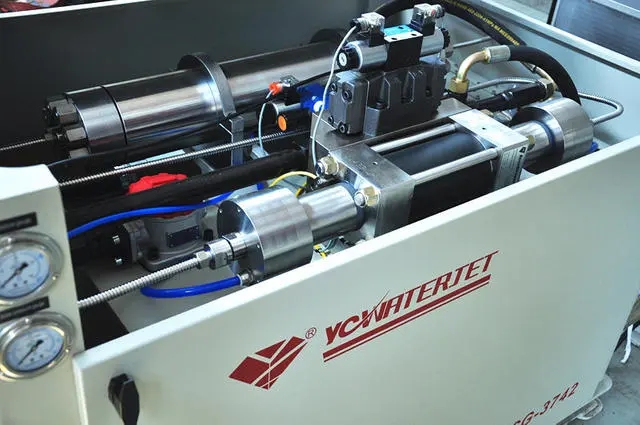

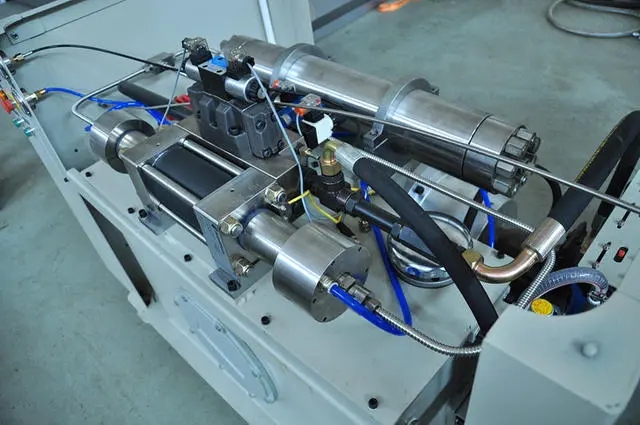

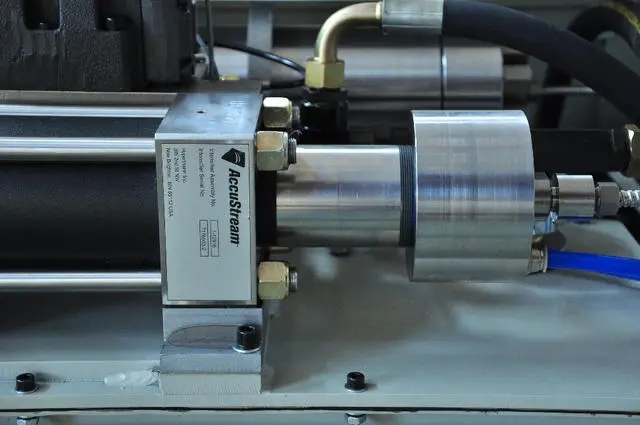

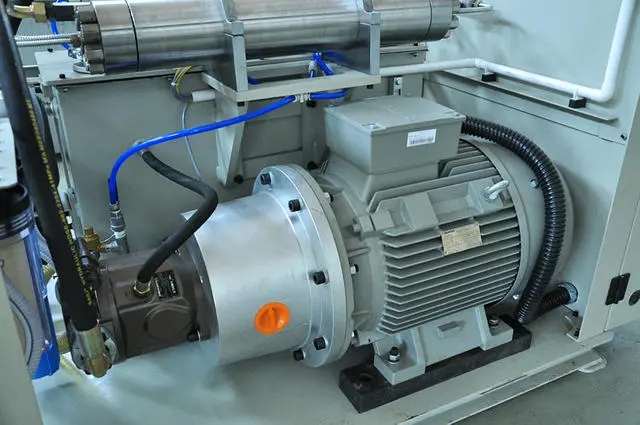

水射流切割機高壓泵

主要特點：
控制：PLC
換檔：電液
控制冷卻：冷卻器/油熱交換器
進水過濾精度：≤0.45μm 回
油過濾精度：20μm
工作溫度：0-50°c
出口：UNF 3/8"冷卻入口/出口：NPT1"
大孔口尺寸：0.33mm

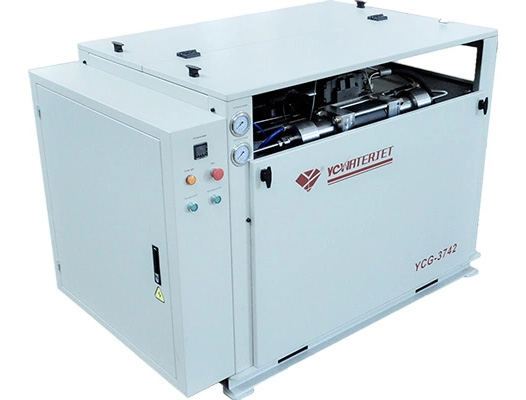

高壓泵
模型	YCG-3038	YCG-3742S	YCG-7542S
大壓力	3800Bar/55,000Psi	4137Bar/60,000Psi	4137Bar/60,000Psi
大水流量	3.7升/分鐘	3.7升/分鐘	7.4升/分鐘
大孔口/噴嘴	0.011/0.03	0.013/0.04	0.016/0.05
力量	30KW/40HP	37KW/50HP	75KW/100HP

更多選擇：YC伺服泵或海寶泵

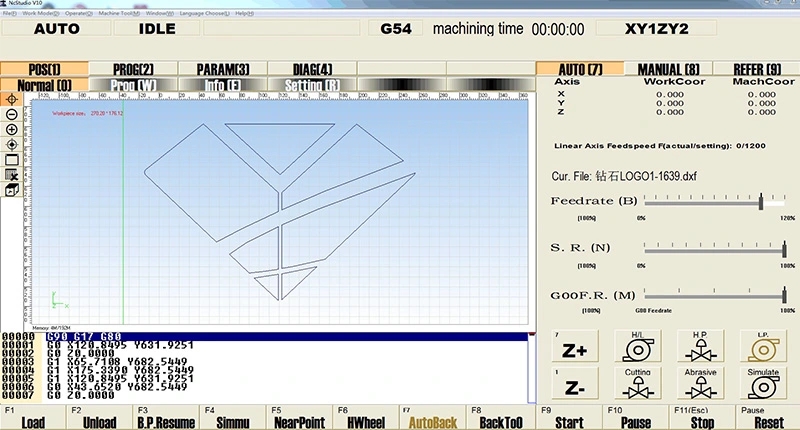

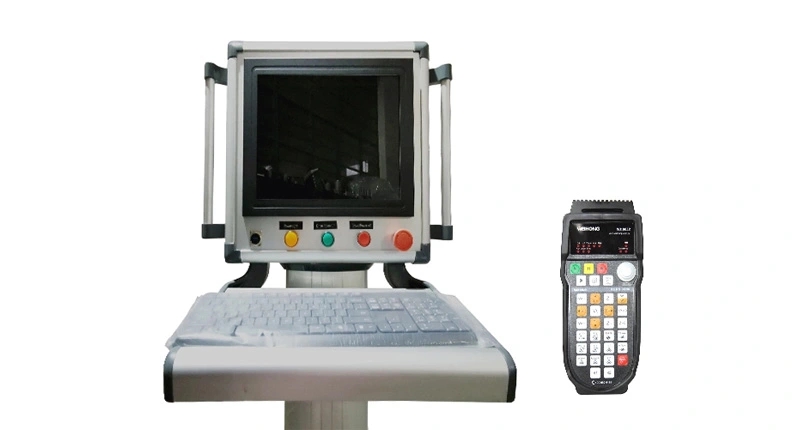

水射流切割機控制器和軟件

使用簡單，易學，功能強大。威宏/ECS/ESA
